一、适用范围
HXT-T数字式变压器保护测控装罝是以复压过流及低压侧零序过流为基本 配置，同时集成了各种测量和控制功能的多功能裝置，适用于35kv及以下 电压等级的配电线路》应用领域覆盖电力、水利、交通、石油、化工、煤 炭、冶金等行业。

二、功能配置
保护和自动功能:
■两段式复合电压过流保护；
■正序反时限过流保护；
■高压侧三段式零序过流保护;
■低压侧反时限零序过流保护
■合闸加速保护；
■低压侧三段式零序过流；
■低电压保护；
■过负荷告瞥；
■零序电压告瞀；
■TV断线判别；
■独立揉作回路。
测控功能:
■14路开关量输入遥信采集，断路器位置、手动分闸、事故遥信采集;
■正常断路器遥控分合、小电流接地探测遥控分阐；
■IA、IB、1C、UA、UB、UC、F等模拟宜采集的遥测；
■GPS对时输入。

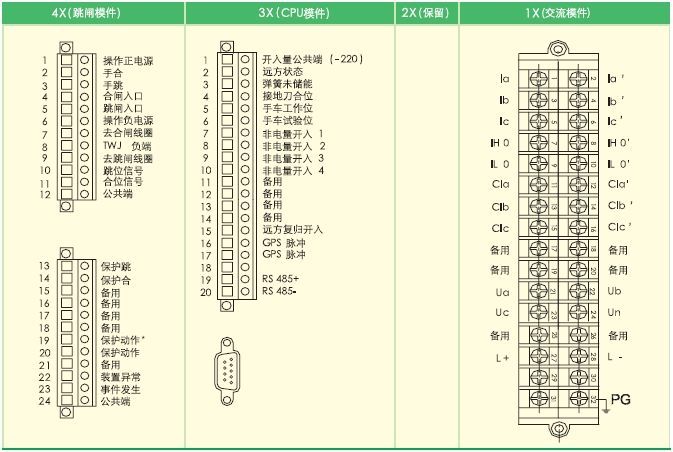

三、背板端子图


四、接线原理图
