一、适用范围
HXT-C数字式电容器保护测控装置是以电流电压保护和不平衡置保护为基 本配罝，同时集成了各种测霣和控制功能的多功能装罝，适用于35kV及以 下电压等级的并联电容器。应用领域覆盖电力、水利、交通、石油、化 工、煤炭、冶金等行业。

二、功能配置
保护和自动功能：
■二段式过流保护；
■二段式零序电流保护;
■过流反时限保护；
■零序反时限保护；
■欠压保护；
■过压保护；
■不平衡保护；
■自动投切功能；
■非电量保护；
■TV断线判别；
■控制回路断线。
测控功能：
■14路开关呈输入遥信采集，断路器位罝、手动分闸、事故遥信采集；
■正常断路器遥控分合；
■IA、IB、1C、310、UA、UB、UC、P、Q、Coscp、F 等模拟g采集的遥测;
■GPS对时输入。

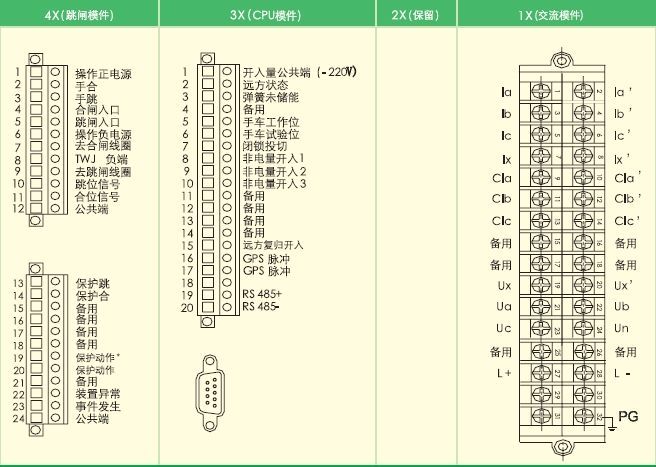

三、背板端子图


四、接线原理图
