一、适用范围
HXT-M数字式电动机综合保护测控装罝为电动机提供各类启动和停车控制功 能、保护和测控功能。

二、功能配置
保护和自动功能:
■过流速断（运行、启动）；
■两段式负荷过流保护；
■零序过流保护（比率制动）；
■过热保护；
■定时限过流保护、反时限过流保护;
■过负荷告瞀；
■断相不平衡保护：
■堵转过流保护；
■启动时间过长保护；
■欠电压保护、过电压保护；
■相序保护；
■非电量保护；
■TV断线和零序电压告警；
■控制回路靳线。
测控功能:
■14路开关g输入遥信采集’断路器位罝、手动分闸、事雌信采集；
■翻量：IAx IB、1C、310、UA、UB、UC、P、Q、Coscp、等模拟量；

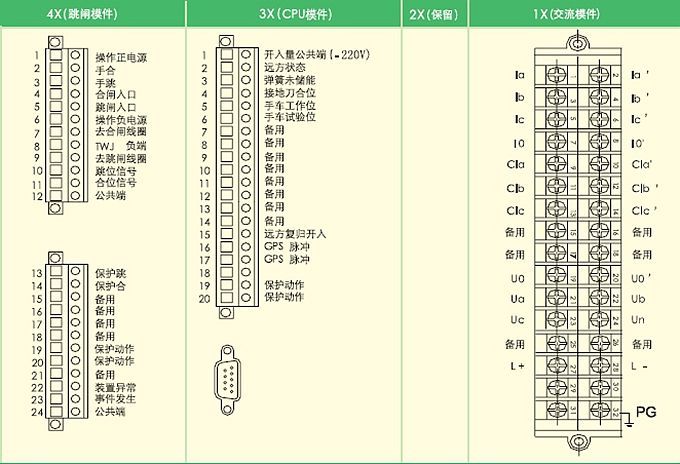

三、背板端子图


四、接线原理图
