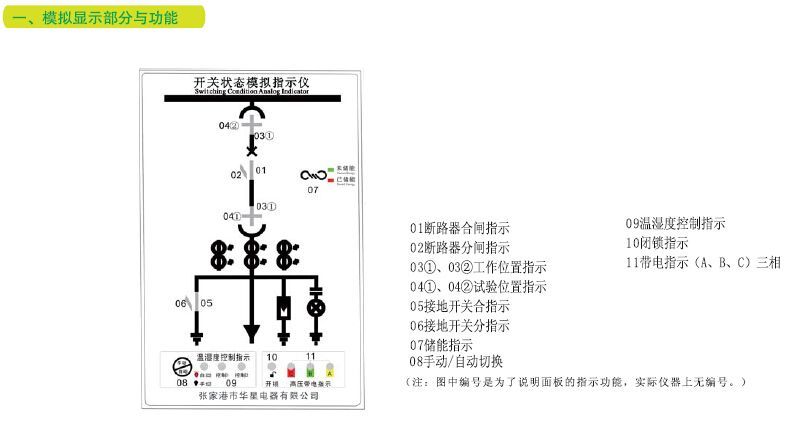

断路器状态显示
断路器合闸并且分闸回路完好时，红色01模拟条发光。
断路器分闸并且合闸回路完好时，绿色02模拟条发光。

手车位置显示
无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。
试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。
手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。
手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。

接地开关位置显示
无源触点输入闭合，红色05垂直模拟条发光，显示接地开关合闸。
无源触点输入断开，绿色06斜向模拟条发光，显示接地开关分闸。

弹簧储能显示
无源触点闭合，07位置储能灯由绿色变为红色，显示断路器储能己储能。

带电显示及闭锁功能：
■LED启辉电压(KV):额定相电压X(0.15〜0_65)。
■闭锁启控电压（KV):额定相电压X 0.65。
■当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

自动加热除湿控制
可带1〜2温湿度传感器，并且用户可根据需要在出厂时设定加热/除湿/排风输出的上、下限值。当环境湿度大于所设定湿度 的上限值或小于其所设定温度的下限值时，启动加热；当环境湿度小于所设定湿度的下限值且温度大于所设定温度的上限值 时，停止加热；
当环境温度>50°C时，无条件停止加热，防止过热损伤，过热指示灯亮、报警输出触点闭合。
