一、主要特点
liang该电能表采用先进的单片机处理系统设计而成，具有电路简单、可靠性髙、精度高等优点。该产品软件、硬件、结构设计先进，计量精度高，结合单片机资源，实现有功电能计量，电流、电压、功率、功率因素测量,具有RS-485通信功能，抗干扰、防攻击性能好，工作温度范围宽，能长期稳定可靠工作，是目前国内电能表市场上体积最小的带RS485通讯的电能表。该产品各项误差性能指标符合国家GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、DL/T645-2007《多功能电能表通信规约》等标准的技术要求(可定制MODBUS通讯协议)。该电能表计量单相两线有功电能，适用于执行单费率电价的二次回路用户或者空间狭小的单相用电设备内部，可以通过RS485通讯组网抄表具有可靠性好、体积小、重量轻、外形美观、安装灵活方便等特点。

二、主要功能
■液晶LCD数字显示，标配6位整数+1位小数(999999.9kWh)
■有功电能进行双向计量，反向电量计入总电量
■反接计量
■实时电流、电压、有功功率、功率因素测量显示
■可通过RS-485通信接口完成编程和抄表操作，RS485在电表额定电压80%~115%均可正常工作
■RS485总线终端：256个，通迅波特率：1200bps ~ 9600bps(默认4800bps)
■无源脉冲输出，符合DIN43864标准，脉冲指示灯指示工作状态
■断电后，所有存储数据不丢失，并能保持15年以上
■电表宽度仅为18mm,35mm标准导轨安装，外型类似1P断路器

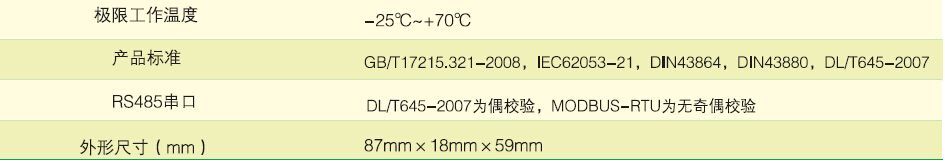

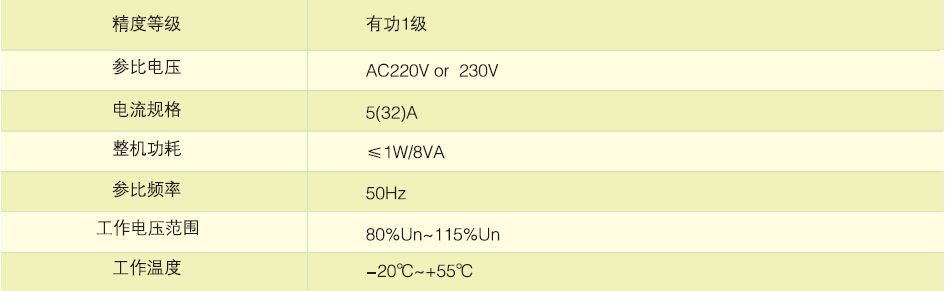

三、技术参数

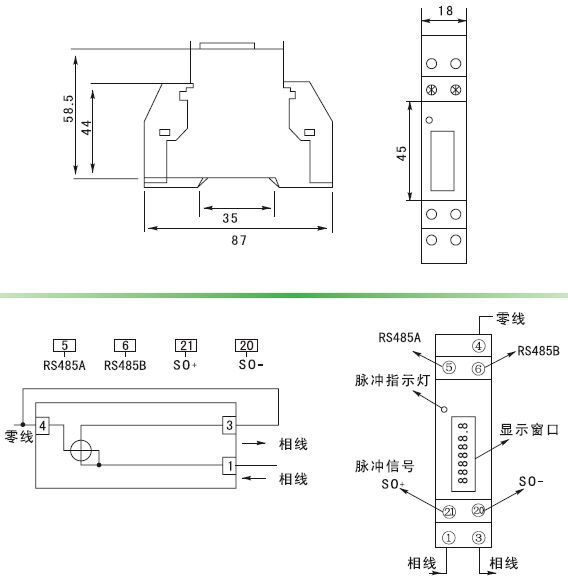

四、尺寸及接线图
