一、适用范围
HXT-L数字式线路保护测控装置是以电流电压保护及三相重合闸为基本配置，同时集成了各种测量和控制功能的多功能装置，适用于35kV及以下电压等级的配电线路。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

二、功能配置
保护和自动功能:
■三段式复合电压方向过流保护；
■反时限复压过流保护；
■三段式零序方向过流保护；
■反时限零序过流保护；
■合闸加速保护；
■低频减载功能；
■三相重合闸（无压或不检）；
■过负荷告警；
■3U0越限告警；
■TV断线判别；
■独立操作回路；
测控功能:
■14路开关置输入遥信采集，断路器位罝、手动分闸、事故遥信采集；
■正常断路器遥控分合、小电流接地探测遥控分闸；
■IA、IB、1C、3I0、UA、UB、UC、P、Q、Cosφ、F 等模拟量采集的遥测;
■GPS对时输入。

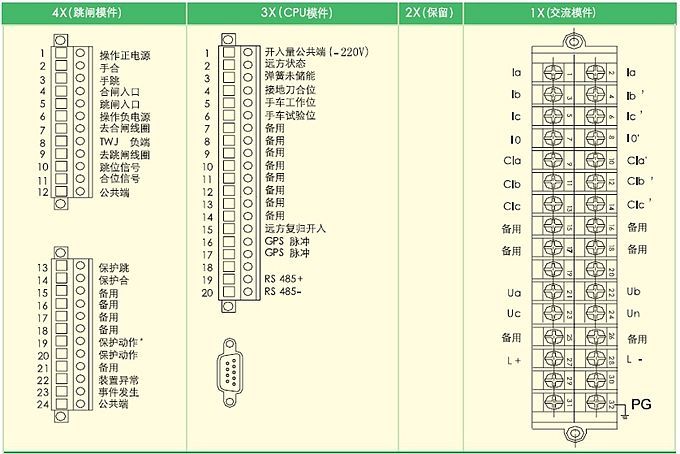

三、背板端子图



四、接线原理图
